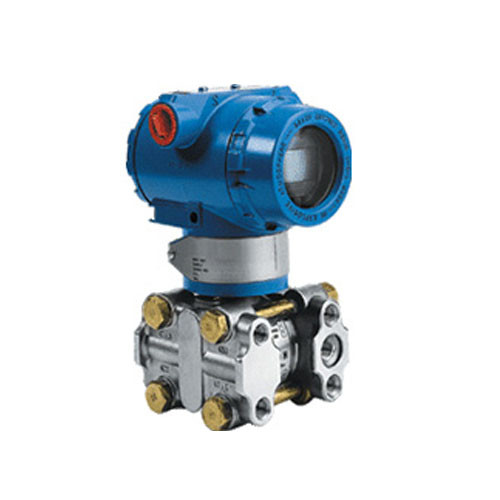

智能差壓變送器
關鍵字：智能差壓變送器,變送器 |
HJ1151/3351DP智能差壓變送器廣泛應用于石油、化工、冶金、電力、造紙、醫藥、紡織、環保等行業，該產品適用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉變成4～20mADC信號輸出。可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。
智能差壓變送器產品特點：
1、品種豐富，自微差壓到大差壓、從低壓力到高壓力、高靜壓、液位。
2、可配用遠傳密封裝置，避免被測介質直接與變送器隔離膜片接觸。
3、由于采用了外形尺寸大致相同的δ室，使1151系列或3051系列不同量程變送器都有相近的外形和重量，便于互換。
4、放大線路中有反極性保護和過載保護電路，可防止因接線錯誤而造成的變送器損壞。
5、接液膜片采用316L、鉭、哈氏合金、蒙乃爾合金等防腐材料，可適用于腐蝕介質的測量。
6、整機無機械可動部件，減少了故障發生率，而且易于維修。
7、量程、零點外部連續可調。
8、輸出信號符合智能HART總線協議，可與其他HART總線協議設備互聯。
智能差壓變送器技術參數：
1.使用對象：液體、氣體或蒸汽
2.輸出信號：4～20mADC．（特殊可為四線制200VAC供電0-10mADC輸出）
3.供電電壓：12-36VDC，標準值24VDC；
4.環境溫度：-25～70℃（一般變送器），-15～70℃（帶現場指示器）
5.測量溫度：-40-104℃，法蘭灌充硅油-40-104℃，灌充高溫硅油15-315℃；
6.儲藏溫度：-40～100℃；
7.相對溫度：0-100%RH；
8.防護等級：dⅡBT4，iaⅡCT5；
9.電源影響：小于輸出范圍的±0.005%/V；
10.振動影響：在任何方向上振動200Hz，引起的誤差為范圍的0.05%/g；
11.安裝位置影響：當工作膜片未垂直安裝時，可能產生不大于0.24Pa的零位誤差，誤差可能過調整零位來消除，對量程影響；
12.穩定性：六個月內不超過變送器的精度；
13.指示器：線性指示0～100%；3-1/2位LCD液晶顯示；
14.量程和零位：外部連續可調；
15.正負遷移：正遷移量為500%，負遷移量為600%；
16.材料隔離膜片：316L不銹鋼，哈式合金-C，蒙耐爾合金，鉭；
智能差壓變送器選型表：
|
型 號
|
HJ1151/3351DP
|
|
|
代碼
|
量程范圍KPa
|
|
3
|
0-1.3～7.5
|
|
4
|
0-6.2～37.4
|
|
5
|
0-31.1～186.8
|
|
6
|
0-117～690
|
|
7
|
0-345～2068
|
|
8
|
0-1170～6890
|
|
|
代碼
|
輸出
|
|
E
|
4-20mA
|
|
S
|
智能式
|
|
|
代號
|
結構材料
|
|
法蘭和接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
|
23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
|
24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|
25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|
44
|
蒙乃爾
|
蒙乃爾
|
蒙乃爾
|
|
|
代號
|
工作壓力MPa
|
|
B-
|
4
|
|
C-
|
10
|
|
D-
|
14
|
|
|
代碼
|
選項
|
|
M1
|
0-100%線性指示表
|
|
M2
|
LED顯示表
|
|
M3
|
LCD顯示表
|
|
B1
|
管裝彎支架
|
|
B2
|
板裝彎支架
|
|
B3
|
管裝平支架
|
|
D1
|
側面泄放閥在壓力室上部
|
|
D2
|
側面泄放閥在壓力室下部
|
|
不注
|
1/2NPT錐管螺紋接頭
|
|
C2
|
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭
|
|
d
|
隔爆型dⅡBT4
|
|
i
|
本安型iaⅡCT6
|
|
J
|
流量變送器4-20mA開方輸出
|
|
s
|
不銹鋼三閥組
|
智能差壓變送器示意圖：

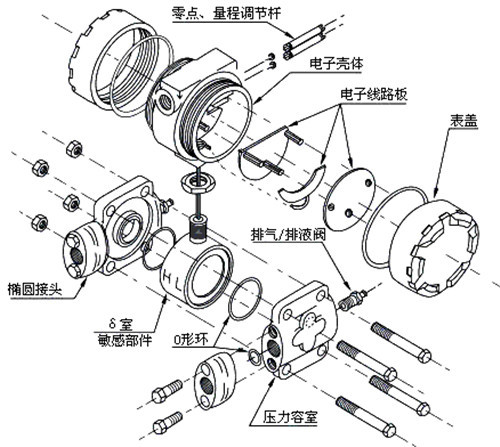

圖一（結構）

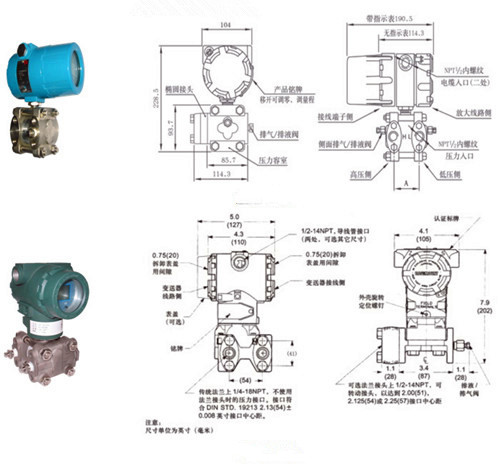

圖二（安裝）
|
| |
