孔板流量計
關鍵字：孔板流量計,流量計 |
HJ-LG孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，HJ-LG孔板流量計廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體、蒸汽和液體的流量測量，具有結構簡單，維修方便，性能穩定。自從應用在工業領域之后，其應用范圍不斷擴大，原有的產品規格和標準無法更好的適應變化迅速的工業機械的發展，故而孔板流量計的生產研究人員根據各行業的需求開發出了兩種可以適應其需求的孔板流量計，主要包括一體化孔板流量計和智能型孔板流量計兩種，兩者的區別在于：
1、一體化孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量，孔板流量計節流裝置包括環室孔板，噴嘴等。
2、智能型孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該孔板流量計的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
孔板流量計產品特點
孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
孔板計算采用國際標準與加工
孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
標準型節流裝置無須實流校準，即可投用。
一體型安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
采用進口單晶硅智能差壓傳感器
高精度，完善的自診斷功能
智能孔板流量計智能孔板流量計其量程可自編程調整。
智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
配有多種通訊接口
穩定性高
量程范圍寬、大于10：1
孔板流量計技術指標
高精度：±0.075%
高穩定性：優于0.1%FS/年
高靜壓：40MPa
連續工作5年不需調校
可忽略溫度、靜壓影響
抗高過壓
孔板流量計產品選型表：
|
型 號
|
說 明
|
|
HJ-LG
|
節流裝置
|
|
|
代號
|
按其結構特征的兩大基本分類
|
|
|
K
|
孔板
|
|
|
P
|
噴嘴等
|
|
|
代號
|
公稱壓力（105Pa）
|
|
|
2.5
|
2.5
|
|
|
10
|
10
|
|
|
16
|
16
|
|
|
25
|
25
|
|
|
64
|
64
|
|
|
100
|
100
|
|
|
200
|
200
|
|
|
代號
|
口徑(mm)
|
|
|
10～1600
|
10～1600mm
|
|
|
代號
|
按其結構形式細分
|
|
|
H
|
標準孔板(環室)
|
|
|
Y
|
標準孔板(法蘭)
|
|
|
K
|
標準孔板(鉆孔)
|
|
|
I
|
ISA 1932噴嘴
|
|
|
L
|
長徑噴嘴
|
|
|
W
|
文丘利噴嘴
|
|
|
G
|
經典文丘利管
|
|
|
S
|
雙重孔板
|
|
|
Q
|
圓缺孔板
|
|
|
Z
|
錐形入口孔板
|
|
|
R
|
1/4圓孔板
|
|
|
P
|
偏心孔板
|
|
|
N
|
整體(內藏)孔板
|
|
|
X
|
楔形孔板
|
|
|
T
|
不在上述之列的特殊節流裝置
|
|
|
代號
|
介質
|
|
|
1
|
液體
|
|
|
2
|
氣體
|
|
|
3
|
蒸汽
|
|
|
4
|
高溫液體
|
|
|
代號
|
補償形式
|
|
|
N
|
不帶壓力、溫度補償
|
|
|
P
|
帶壓力補償輸出
|
|
|
T
|
帶溫度補償輸出
|
|
|
Q
|
帶壓力、溫度補償輸出
|
|
|
代號
|
變送器差壓量程范圍
|
|
|
0
|
微差壓量程
|
|
|
1
|
低差壓量程
|
|
|
2
|
中差壓量程
|
|
|
3
|
高差壓量程
|
|
|
代號
|
是否帶現場顯示
|
|
|
W
|
節流裝置傳感器
|
|
|
X
|
智能節流裝置（流量計）
|

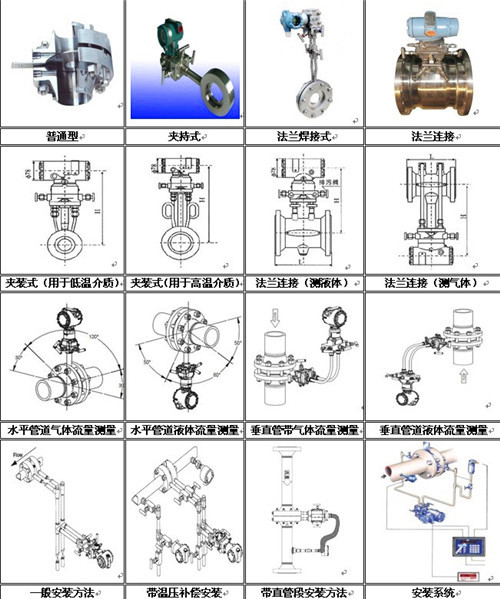

圖一：

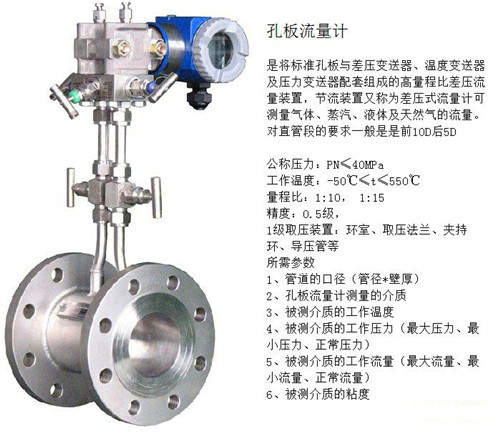

圖二：
|
| |
