型號
|
規格代碼
|
說明
|
|
HJ-ZXMD
|
············
|
工業在線密度計
|
|

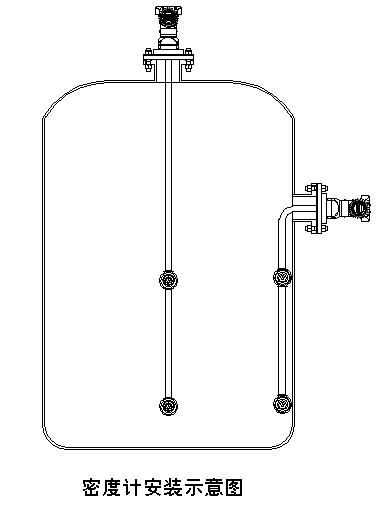

安裝及外形
|
A···········
|
表頭連接圓筒垂直安裝型
|
|
B···········
|
方法蘭連接垂直安裝型
|
|
C···········
|
彎管側面安裝型
|
|
膜盒（傳感器）
|
5···········
|
500mm以上
|
|
10··········
|
1000mm
|
|
15··········
|
特殊要求
|
|
法蘭傳感器間距
|
M···········
|
300mm
|
|
F···········
|
距離用戶自定
|
|
測量范圍
|
1···········
|
0～1 克/立方厘米
|
|
2···········
|
0～2 克/立方厘米
|
|
3···········
|
0～3 克/立方厘米
|
|
安裝法蘭
|
H6··········
|
DN65
|
|
H8··········
|
DN80
|
|
H10·········
|
DN100
|
|
安裝法蘭典型示例：ZXMDA5M1H8
|
|
以下是默認配置：
|
|
顯示表頭
|
··········
|
LCD 智能顯示表
|
|
輸出信號
|
··········
|
4～20mA
|
|
輸入電源
|
··········
|
24VDC
|
|
膜片結構材料
|
··········
|
316 不銹鋼（其它可訂）
|
|
運輸包裝
|
··········
|
木箱包裝
|
1、直接式在線液體密度計傳感器部分間距少為200mm,直徑為50mm, 現場不能小于這些尺寸安裝,如選擇彎曲型密度計,請測量好可以伸進管內的法蘭和長度尺寸。
2、現場液體必須保持沒過兩個測量傳感器,法蘭到第一個傳感器的距離可選。
3、管道安裝時需讓液體從下面傳感器之下進入液體，或者從上面傳感器的上面進入液體，不要從中間進入液體。管道安裝通液體時，管道閥門或者彎頭部分至少留出30CM液體緩沖距離。
4、安裝圖紅色法蘭配對部分,為使用方提供安裝,如需要配對法蘭,請訂貨時說明。
5、配備電源為24V DC 輸出4-20mA信號 如需接二次用表，需將24V“+”接到密度計后面“+”極， 電流信號“+”接密度計“-”極， 并在二次表上將24V“-”和電流信號端子“-”短接。
6、現場環境如果外部有腐蝕性液體，請做好防護措施。如果有雷擊危險，請在周圍做好引地裝置。
7、如需拆卸做清洗時，拆裝時請保證傳感器膜片不受到碰撞及其它損壞。
8、請勿在高出5Mpa情況下使用。
9、如果需要調整量程需要用手持器, 技術問題請聯系廠家。
在線密度計訂貨說明：
1、需明確客戶使用介質；
2、客戶使用工作溫度；
3、罐體是否為密閉容器；
4、密閉容器的話罐體的壓力是多少；
5、一般用在罐體靜壓小于2MPA的情況下。
產品實物圖：
1、頂裝式
2、側裝式
3、管道式.jpg)
4、直角彎頭式
