智能壓力變送器
關鍵字：智能壓力變送器,變送器 |

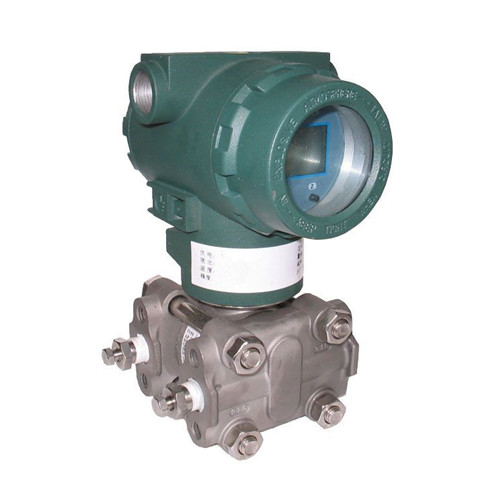

JSHJ-3851智能壓力變送器由智能傳感器和智能電子板兩部分組成，智能傳感器部分包括：電容式傳感器、測量膜片檢測電路、溫度傳感器和溫度補償電路等組成；智能電子板板部分包括：微電腦控制器及外圍電路組成，用于測量液體、氣體或蒸汽的壓力，然后將壓力信號轉變成4～20mADC信號輸出。可與HART手操器相互通訊，通過它進行設定，調整壓力范圍，監控或與上位機組成現場監控系統，JSHJ-3851智能壓力變送器廣泛應用于工業管道中弱腐蝕性液體、氣體、蒸汽的測量和控制系統。
智能壓力變送器使用優點：
1)使用被測介質廣泛，可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物，具有一定的防腐能力；
2)高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高；
3)體積小、重量輕、安裝、調試、使用方便；
4)不銹鋼全封閉外殼，防水好；
5)壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響；
6)工業領域中總體性能±0.15%，令回路性能優化；
7)五年穩定性±0.15%，可大大降低校驗和維護的費用；
8)更快的動態響應，可降低過程的可變性；
9)引進技術可實現全面測量方案；
10)本地/外部：零點/量程可調。
1、基本參數
|
線性輸出
|
±0.1%（對量程比為1：1），包括線性、變差、重復性的綜合誤差。
|
|
開方輸出
|
在輸出壓力為4～100％時，為±（0.2%的標定量程＋0.05%的上限）。
|
|
穩定性
|
對于DP量程代號3、4、5,為高量程的±0.2%，對于其他的量程代號，為高量程的±0.25%。
|
|
濕度
|
0～100%相對濕度。
|
|
啟動時間
|
在小阻尼時，2秒鐘。
|
|
容積吸取量
|
小于0.16cm3。
|
|
阻尼
|
電氣阻尼為0～32秒。此外，敏感元件還有0.2秒的恒定阻尼時間（量程3為0.4秒）。
|
|
零點誤差
|
對于14MPa為高量程的±0.25%，對于量程代號3為量程的±0.5%，通過零點調整可以得到校正。
量程誤差：每6MPa可校正到輸入讀數的±0.25%，或對于量程代號3，為±0.5%。這種誤差在安裝前可以調校消除。
|
|
零點誤差
|
對于32MPa為高量程的±1.0%。通過零點調整可以得到校正。
|
2、結構規格
|
隔離膜片
|
316L不銹鋼,哈氏合金C-276,蒙乃爾合金或鉭。（可選）
|
|
排氣/排液閥
|
316不銹鋼，哈氏合金或蒙乃爾合金。
|
|
工藝法蘭和連接頭
|
316不銹鋼,哈氏合金或蒙乃爾合金。
|
|
接觸介質的O形環
|
氟橡膠、丁晴橡膠。(可選)
|
|
灌充液
|
硅油。
|
|
螺栓
|
碳鋼鍍鎘。
|
|
電子線路外殼
|
低銅鋁。
|
|
O形密封圈
|
丁腈橡膠、氟橡膠。(可選)
|
|
涂漆
|
聚氨脂。
|
3、使用條件
|
電源電壓
|
16V～48VDC本安防爆型產品須由相應的安全柵供電（標準為24VDC）
|
|
產品使用環境
|
使用溫度
|
-40℃～+85℃
|
|
貯藏溫度
|
-55℃～+104℃
|
|
濕度
|
0～95%
|
|
防爆型產品使用
環境條件
|
溫度
|
-20℃～+40℃
|
|
相對濕度
|
5%～95%
|
|
大氣壓力
|
86～106kPa
|
|
本安型產外配
安全柵參數
|
U0≤28VDC,
|
|
I0≤118mA,
|
|
P0≤3.3W
|
智能壓力變送器減少誤差的方法如下:
1）導壓管應盡可能短些；
2）當測量液體或蒸汽時，導壓管應向上連到流程工藝管道，其斜度應小于 1/12；
3）對于汽體測量時，導壓管應向下連接到流程工藝管道，其斜度應不小于 1/12；
4）液體導壓管道的布設要避免中間出現高點，氣體導壓管的布設要避免中間出現低點；
5）兩導壓管應保持相同的溫度；
6）為避免摩擦影響，導壓管的口徑應足夠大；
7）充滿液體導壓管中應無氣體存在；
8）當使用隔離液時，兩邊導壓管的液體要相同；
9）采用潔凈劑時，潔凈劑連接處應靠近工藝管道取壓口，潔凈劑所經過的管路，其長度和口徑應相同，應避免潔凈劑通過變送器。
產品示意圖：

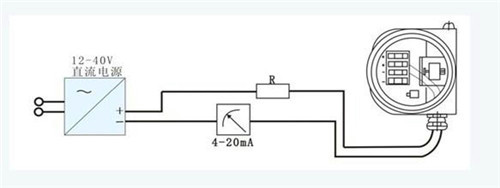

圖一（接線）

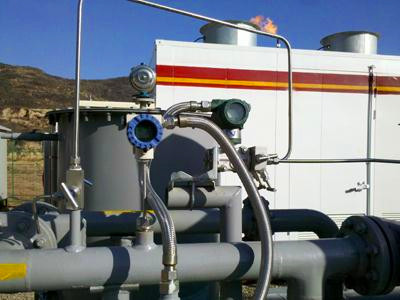

圖二（現場）
|
| |
