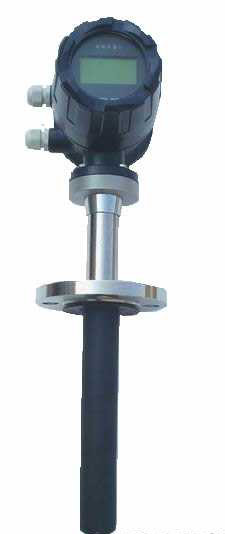

插入式電磁流量計
關鍵字：插入式電磁流量計,電磁流量計,流量計 |
HJ-LD插入式電磁流量計應用于自來水、鋼鐵、石油、化工、電力、工業、水利等部門的導電流體流量，亦可測量酸、堿、鹽等腐蝕性導電液體。該產品的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。在管網供水中，越來越多的流量計用于大用水戶計量、區域計量系統中，以減少漏失率。實現在管網中的漏耗監控，需要對用水量較低的夜間進行監測。插入式電磁流量計可以提供雙向的高精度測量，是漏損檢測的理想流量計。同時，杰出的重復性，保證只有真正的流量突變才被檢測。
插入式電磁流量計結構：
1.RECDL轉換器
2.轉換器外殼
3.密封圈
4.轉換器安裝板
5.帶傳感器法蘭的穿感外罩
6.帶法蘭的焊接緊固件
7.場線圈
8.測量電極
9.電源及信號電纜之電纜密封套
插入式電磁流量計特點：
1、傳感器是測量流體流速儀表。它是應用法拉第電磁感應定律的原理制成的流速測量儀表。
2、用一個長桿將一個小的電磁流量傳感器插入到被測管道中規定的位置，導電流體垂直流過傳感受器的工作磁場，相當于導體在磁場中作切割磁力線運動。根據法拉第感應定律可知，在電極上將感應出勢。
3、插入式電磁流量計特點：
4、插入式電磁流量計在大管道流體流量檢測中，具有顯著的安裝優勢。特別在大于直徑300的管道上具有價格優勢。
5、轉換器部分采用優化設計，結構緊密，容易電氣安裝，調換方便，容易變更測量范圍。
6、應用“自動化歸零”原理，消除電化干擾信號，零點自穩。輸出信號與流速成線性關系。
7、傳感器和轉換器具有多種防護等級，有適應于潛水的IP68等級。
8、適合于水，污水。酸。強堿等導點率﹥5 uS/cm 的液體流量檢測。特別適用于供水排水管道的流量測量。
9、由于沒有任何可移動部分，插入式電磁流量計通用性很廣。
10、對液體沒有壓力損失，由于結構的特別設計，可防止雜物的堵塞。
11、可進行在線帶坼裝。
插入式電磁流量計選型表：
|
型 號:
|
HJ-LD |
| 口 徑: |
DN350 - DN2000 |
| 精 度: |
± 1.5%測量值標準 ±1.0%測量值特殊 ± 0.5%測量值高精度 |
| 低導電率 : |
5μs/cm |
| 測量范圍 : |
推薦使用范圍： 0.5m/s～10m/s連續可調
使用范圍：0.2m/s～15m/s連續可調 |
| 介質溫度 : |
-20- +150℃ |
| 環境溫度 : |
-20- +60℃ |
| 流體壓力 : |
≤ 1.6MPa |
| 防護等級 : |
傳感器 轉換器
IP67 IP67
IP68 IP67 |
| 材 質: |
探頭材質為 304不銹鋼, 電極材質為316不銹鋼,絕緣層為PTFE. |
| 電氣接口 : |
M20×1.5,1/2〞NPT |
| 顯示方式 : |
標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。 |
| 電 源: |
220VAC 50HZ 24VDC |
| 防爆等級： |
Exd[ia]iam ll CT5 |
| 信號輸出： |
1、開關量可設為： 脈沖輸出（高1000HZ）；
高 /低流量報警；
空管報警；
流量方向示意；
故障報警；
2、電流輸出：4-20mA輸出。 |
| 組態方式： |
1、通過三個手動鍵現場組態。
2、通過遙控器現場組態。
3、通過手操器進行現場組態。
記憶：EEPROM不會消失之記憶體，無需電池保存。 |
對應流量表：（速度=1m/s)
|
DN
|
m3/s
|
1/min
|
1/s
|
|
100
|
28.3
|
471
|
7.85
|
|
125
|
44.2
|
736
|
12.3
|
|
150
|
63.6
|
1060.3
|
17.7
|
|
200
|
113.1
|
1855.0
|
31.42
|
|
250
|
176.7
|
2945.2
|
49.09
|
|
300
|
254.5
|
4241.2
|
70.69
|
|
350
|
346.4
|
5772.7
|
90.21
|
|
400
|
452.4
|
7540
|
125.66
|
|
500
|
706.9
|
11781
|
196.35
|
|
600
|
1017.9
|
116965
|
282.74
|
|
700
|
1385.4
|
23091
|
384.85
|
|
800
|
1809.6
|
30159
|
502.65
|
|
900
|
2290.2
|
38170
|
636.17
|
|
1000
|
2827.4
|
47124
|
785.40
|
|
| |
