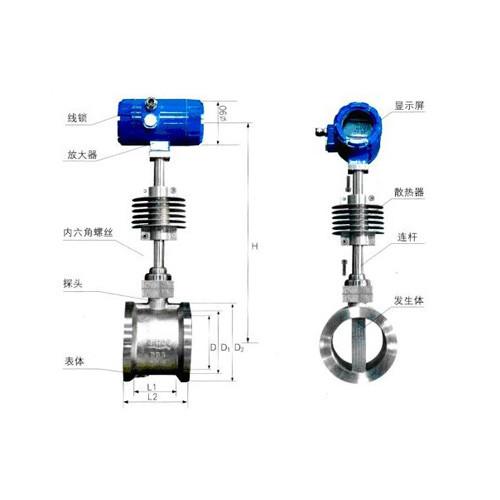

蒸汽流量計
關鍵字：蒸汽流量計,流量計 |
HJ-LUGB蒸汽流量計主要用于工業管道中蒸汽介質流體的流量測量,產品特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。蒸汽流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種理想的流量儀表。
蒸汽流量計工作特點：
1、被測介質溫度范圍寬；
2、常溫流體工況下該蒸汽流量傳感器不斷流可在線維修。
3、結構簡單牢固，無運動磨損部件，使用壽命長；
4、流量計測量精度高，阻力損失小；
5、安裝方便，維修量小；
6、流量計可遠距離傳輸流量信號，實現集中管理。
蒸汽流量計技術指標：
1、精 度：液體1.0級、氣體1.5級（標準流量范圍內）；
2、重復性：0.2%、0.3%；
3、公稱通徑：DN25-DN500；
4、流量范圍度：a）擴展流量范圍：液體20:1、氣體15:1；
b）標準流量范圍：液體10:1、氣體8:1；
5、公稱壓力：2.5MPa；
6、被測介質溫度：-200~+400℃；
7、壓力損失：阻力系數Cd≤2.4；
8、供電電源：12~24V DC；
9、輸出信號：電壓脈沖：低電平≤1V 高電平≥6V；標準電源：4~20mA DC；
10、防爆標志：iaⅡT6。
蒸汽流量計選型表：
|
|
|
|
|
|
|
|
|
蒸汽流量請查看說明書，DN300以上推薦使用插入式 渦街流量計
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
蒸汽流量計安裝要求：
正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若安裝環節失誤輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。它的詳細要求如下：
1.如果安裝點上的上游有漸縮管，上游應有不小于15D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段。
2.如果安裝點上的上游有漸擴管，上游應有不小于18D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段
3.如果安裝點上游有90°彎頭或下行接頭，上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。
4.如果安裝點上游在同一平面上有90°彎頭，上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。
5.流量調節閥或壓力調節閥盡量安裝在蒸汽流量計下游5D以遠處，若必須安裝在流量計的上游，上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。
6.蒸汽流量計上游若有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。
特別注意：蒸汽流量計安裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的使用壽命影響極大，非常容易對流量計造成永久性損壞。盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于流量計的下垂非常容易造成流量計于法蘭的密封泄露，若不得已安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。 |
| |
