  江蘇華江自動化儀表有限公司 >> 產品展示 >> 壓力儀表系列 >> 不銹鋼膜盒壓力表

不銹鋼膜盒壓力表
關鍵字：不銹鋼膜盒壓力表,壓力表
    HJ-YTFE不銹鋼膜盒壓力表廣泛應用于石油、化工、冶金等工業部門壓力測量。該產品可測量有腐蝕性的氣體或液體的微小壓力，儀表的外殼及導壓系統采用1Cr18Ni9不銹鋼材料。普通膜盒壓力表只能適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓，本儀表可以就地安裝并現場顯示。
    工作原理：
    微壓表主要是依靠膜盒作為感應元件對壓力進行測量，膜盒分為兩種，一種是由兩個具有彈性的金屬膜片焊接而成，另一種為單片膜片與基底座焊接（稱單片膜盒）。膜盒的外面焊有連桿并接到齒輪機芯上，當氣體壓力傳遞到膜盒時，膜盒壁就會產生變形，并隨著壓力的變化而變化，這種變化借助連桿，經齒輪傳動機械放大，由固定在齒輪軸上的指針指示在刻度盤上。
    產品特點：
    1.不銹鋼防腐型、充油耐震型適用于各種測量環境；
    2.具有φ60、φ100、φ150等多種外徑尺寸及包括軸向、徑向直接安裝；軸向、徑向前法蘭、后法蘭安裝、軸向U型卡子、醫用特殊安裝等各種不同的安裝形式；
    3.正壓、負壓、正負聯程壓力測量范圍廣泛，從500Pa～100KPa內任何量程；
    4.提供各種備選項目，充分進行特色制做。
    不銹鋼膜盒壓力表選型表：
型號
外形尺寸 mm
A
B
C
D
d
d0
G/Rc
YTFE-60
31
32
14
60
/
/
14×1.5
YTFE-60TQ
31
32
15
3.4

YTFE-60Z
30
32
0
/

YTFE-60ZT
30
32
0
3.4

YTFE-100
44
45
18
100
/
/
YTFE-100TQ
44
46
19
5.5

20×1.5
YTFE-100Z
43
45
34
/

YTFE-100ZT
43
45
44
5.5

YTFE-150
50
47
19
150
/
/
YTFE-150TQ
50
48
20
5.5

20×1.5
YTFE-150Z
51
47
55
/

YTFE-150ZT
51
47
55
5.5

注：連接螺紋可按要求訂貨．

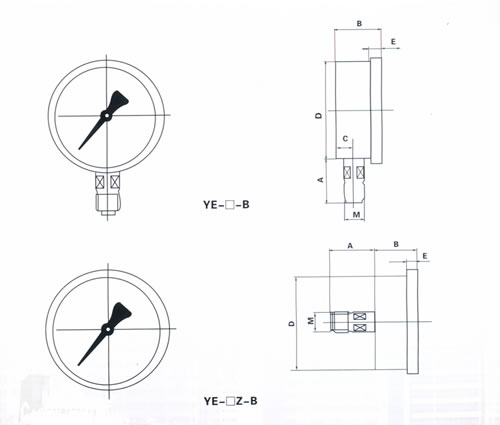

    不銹鋼膜盒壓力表示意圖：



型 號
外型尺寸 mm
A
B
C
D
E
M
YE-100-B
43
45
16.5
98
10
20×1.5
YE-100Z-B
41.5
45
/
98
10
20×1.5
