壓力表
關鍵字：壓力表 |
HJ-Y壓力表是指以彈性元件為敏感元件，測量并指示高于環境壓力的儀表，應用極為普遍，它幾乎遍及所有的工業流程和科研領域。在熱力管網、油氣傳輸、供水供氣系統、車輛維修保養廠店等領域隨處可見。尤其在工業過程控制與技術測量過程中，由于機械式壓力表的彈性敏感元件具有很高的機械強度以及生產方便等特性，使得機械式壓力表得到越來越廣泛的應用。HJ-Y壓力表主要適用于測量無爆炸危險，不結晶，不凝固及對鋼合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。已經廣泛應用于石油、化工、化纖、冶金、電站等工業部門中。
壓力表按測量介質特性分類：
1、一般型壓力表：一般型壓力表用于測量無爆炸、不結晶、不凝固對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力；
2、耐腐蝕型壓力表：耐腐蝕型壓力表用于測量腐蝕性介質的壓力，常用的有不銹鋼型壓力表、隔膜型壓力表等；
3、防爆型壓力表：防爆型壓力表用在環境有爆炸性混合物的危險場所，如防爆電接點壓力表，防爆變送器等。
4、專用型壓力表。
按照壓力表的用途分：可分為普通壓力表、氨壓力表、氧氣壓力表、電接點壓力表、遠傳壓力表、耐振壓力表、帶檢驗指針壓力表、雙針雙管或雙針單管壓力表、數顯壓力表、數字精密壓力表等。
壓力表選型表：
| 型號 |
精度等級 |
測量范圍 Mpa |
結構特點 |
接頭螺紋 |
| Y-60 |
2.5 |
0-0.06 0.1
0.16 0.25 0.4
0.6 1 1.6
2.5 4 6
10 16 25
40 60 |
徑向 |
M14×1.5 |
Y-100
Y-150
Y-200 |
1.6 |
M20×1.5 |
| Y-60Z |
2.5 |
軸向 |
M14×1.5 |
Y-100Z
Y-150Z |
1.6 |
M20×1.5 |
| Y-60ZT |
2.5 |
軸向帶前邊 |
M14×1.5 |
Y-100ZT
Y-150ZT |
1.6 |
M20×1.5 |
Y-100TQ
Y-150TQ |
徑向帶前邊 |
備注：使用工作溫度：-40℃～70℃，相對溫度不大于85%，儀表執行標準：GB/T1226-2001。
壓力表使用注意：
1、儀表必須垂直：安裝時應使用17mm扳手旋緊，不應強扭表殼；運輸時應避免碰撞；
2、儀表使用宜在周圍環境溫度為-25~55℃；
3、使用工作環境振動頻率<25HZ，振幅不大于1mm；
4、使用中因環境溫度過高，儀表指示值不回零位或出現示值超差，可將表殼上部密封橡膠塞剪開，使儀表內腔與大氣相通即可；
5、儀表使用范圍，應在上限的1/3～2/3之間；
6、在測量腐蝕性介質、可能結晶的介質、粘度較大的介質應加隔離裝置；
7、儀表應經常進行檢定（至少每三個月一次），如發現故障應及時修理；
8、儀表自出廠之日起，半年內若在正常保管使用條件下發現因制造質量不良失效或損壞時，由該公司負責修理或調換；
9、需用測量腐蝕性介質的儀表，在訂貨時應注明要求條件。
壓力表示意圖：

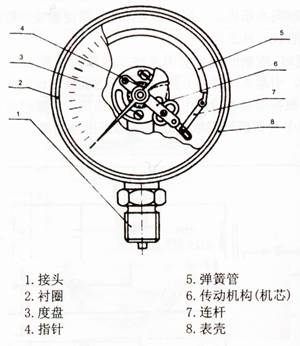

圖一（結構）
.jpg)

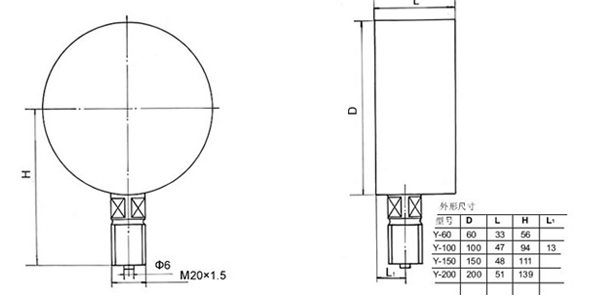

圖二（尺寸）
.png)
|
| |
